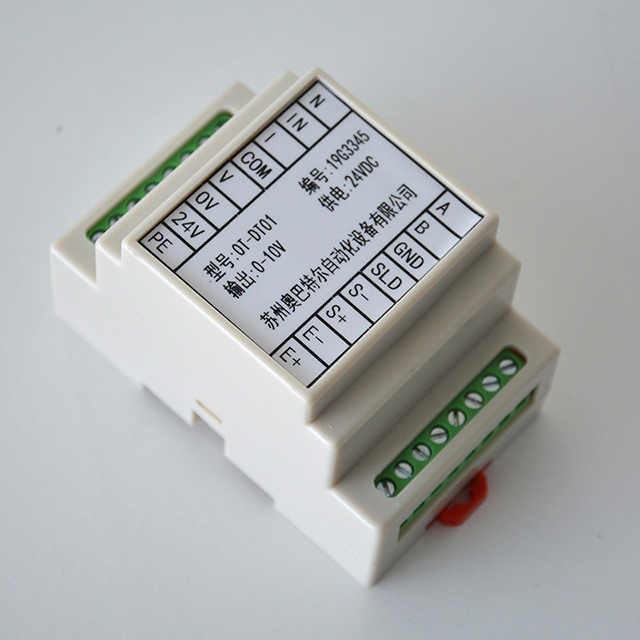

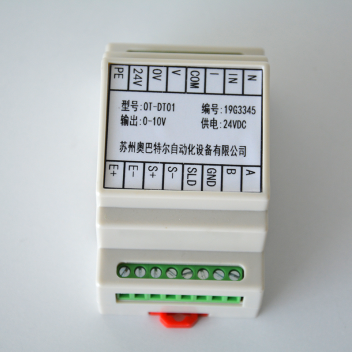

OT-DT01 称重变送器

OT-DT01是标准的导轨称重变送器,可输出0-10v模拟电压信号。所有校准功能均由2个按键完成; Ot-dt01还配备了两个LED指示器,通过其不同的闪烁状态,可实现多种所需的指示器功能;
  • OT-DT01.

  • SZOBTE

状态:
数量:

产品描述

OT-DT01

产品特点

n  24V宽电压电源

n  重量转换使用24位Σ-Δ集成芯片

n  全数字转换,无需电位器和其他模拟调节部件

n  两次调试,零和全值仅需调整一次。

n  零点和皮重超宽范围;

n  超宽的全容量信号范围-19毫伏+19毫伏

n  按下按钮可设置0〜10V范围,无需跳线

n  支持任何重量校准,零点和负载可独立校准;

n  创新的滤波器系数设置功能,充分体现了数字化的优势







简介
  OT-DT01是标准的导轨称重变送器,可输出0-10v模拟电压信号。所有校准功能均由2个按键完成; OT-DT01还配备了两个LED指示器,通过其不同的闪烁状态,可实现多种所需的指示器功能;

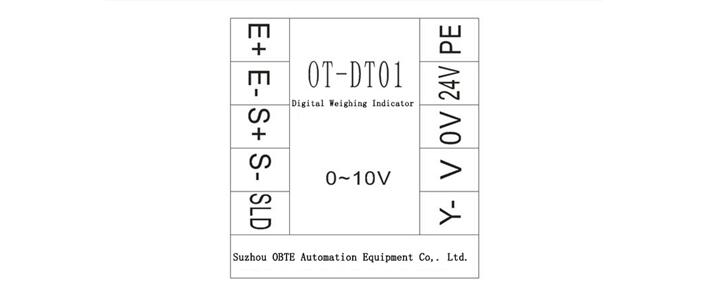

连接方式

E + (电源+):连接传感器红线;

E-  (电源-)   :连接传感器的黑线;

S +(信号+):连接传感器绿线;

S-  (信号-)   :连接传感器的白线;

SLD(屏蔽) :屏蔽线

24V(电源)  :24V电源为正;

0V(地)        :24V电源负;

V(信号线)   :信号输出; X +和X-是信号输入端; Y +,Y-为信号输出端;

QQ截图20191022164131

QQ截图20191022164152

注意事项

1:24VDC电源,过高的电压会烧毁电路板

2:电源线的红线和黑线不能连接在一起

3.传感器不应超出范围

4:如果输出信号为负,则将绿线和白线颠倒


注意:此信息仅供参考。具体以实物为准
