LSZ-A03 柱式称重传感器

柱式传感器
优质铝合金材质
安装简便、快捷,稳定可靠
适用于平台秤、汽车衡、轨道秤
  • LSZ-A03

  • SZOBTE

  • LSZ-A03

状态:
数量:

产品描述

LSZ-A03 柱式称重传感器

产品特点


柱式传感器

优质铝合金材质

安装简便、快捷,稳定可靠

    适用于平台秤、汽车衡、轨道秤等



量程

0-200kg,500kg,700kg,1t,5t,10t,20t,30t,50t,100t

技术参数

额定输出

1.0-1.5mV/V±1%

零点平衡

额定输出的±1%

蠕变

额定输出的±0.05

非线性

额定输出的±0.3

滞后

额定输出的±0.01

重复性

额定输出的±0.3

灵敏度温漂

小于等于应用输出的0.005%/

零点温漂

小于等于额定输出的0.005%/

可用温度范围

-10至+70

温度补偿范围

-10至+0

安全载荷

150%

输入阻抗

387Ω±20Ω

输出阻抗

350Ω±5Ω

绝缘阻抗

大于等于5000MΩ(50V DC)

推荐激励电压

5V DC/AC

最 大工作电压

10V DC/AC

防护等级

IP65

电线

 0-15t(3m) 35-100t(12m)

型号

  LSZ-A03/200kg

导线颜色

红色(E+)黑色(E-)绿色(S+)白色(S-

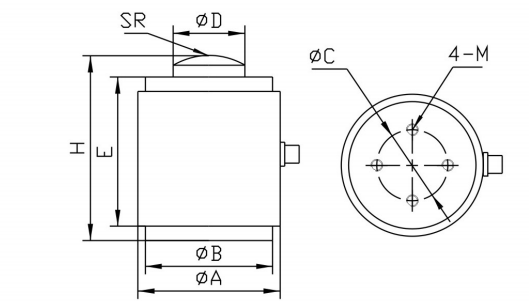

产品尺寸




尺寸(毫米)

CAP(吨)

ΦA

ΦB

ΦC

ΦD

H

E

M

SR

0〜0.5

59

52

30

20

88

79

5

35

1〜5

74

68

38

28

100

91

6

65

7〜10

86

78

56

32

130

120

8

85

15〜30

86

78

56

40

140

129

10

200

40〜60

100

92

68

80

150

133

12

350

100

107

98

68

80

170

156

16

500

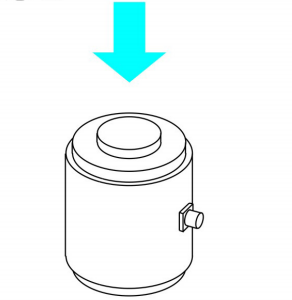

受力示意图



注意:此信息仅供参考。具体以实物为准
