MDA24 称重模块

优质铝合金材质
称重模块
安装简便, 快捷, 稳定可靠
适用于汽车衡、电子衡、灌料秤、仓储等行业
  • MDA24

  • SZOBTE

  • MDA24

状态:
数量:

产品描述

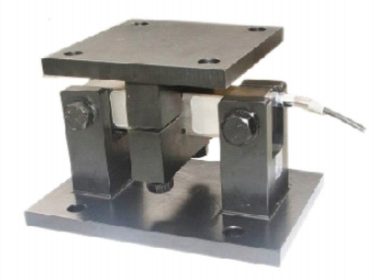

MDA24 称重模块


产品特点


优质铝合金材质

称重模块

安装简便, 快捷, 稳定可靠

适用于汽车衡、电子衡、灌料秤、仓储等行业




量程

1t,2t,5t,7.5t,10t,15t,20t,30t,50t

技术参数

额定输出

1.0-1.5mV/V±1%

零点平衡

额定输出的±1%

蠕变

额定输出的±0.05

非线性

额定输出的±0.03

滞后

额定输出的±0.1

重复性

额定输出的±0.3

灵敏度温漂

小于等于应用输出的0.05%/

零点温漂

小于等于额定输出的0.05%/

可用温度范围

-10至+70

温度补偿范围

-10至+30

安全载荷

150%

输入阻抗

387Ω±20Ω

输出阻抗

350Ω±5Ω

绝缘阻抗

大于等于5000MΩ(50V DC)

推荐激励电压

5V DC/AC

最 大工作电压

10V DC/AC

防护等级

IP65

电线

3m

型号

  LSZ-MDA24/1t

导线颜色

红色(E+)黑色(E-)绿色(S+)白色(S-










产品尺寸














尺寸(毫米)

CAP(吨)

A

B

C

D

E

F

G

H

J

K

0〜2吨

130

237

127

158

92

102

70

14

23

12.7

5〜15吨

200

305

202

190.5

152

202

152

21

19

19

20〜30吨

236

410

305

292

240

230

165

21

25

25

35〜50吨

298

596

356

508

305

254

203

28

38

38

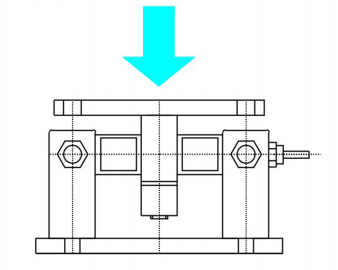

受力示意图




注意:此信息仅供参考。具体以实物为准
