LSZ-D02 轴销式传感器

双剪切梁式
优质合金钢结构
结构简单,安全可靠
适用于港口、码头等货物计量及启闭机、起吊设备的安全检测
  • LSZ-D02
  • SZOBTE
  • LSZ-D02
数量:

产品描述

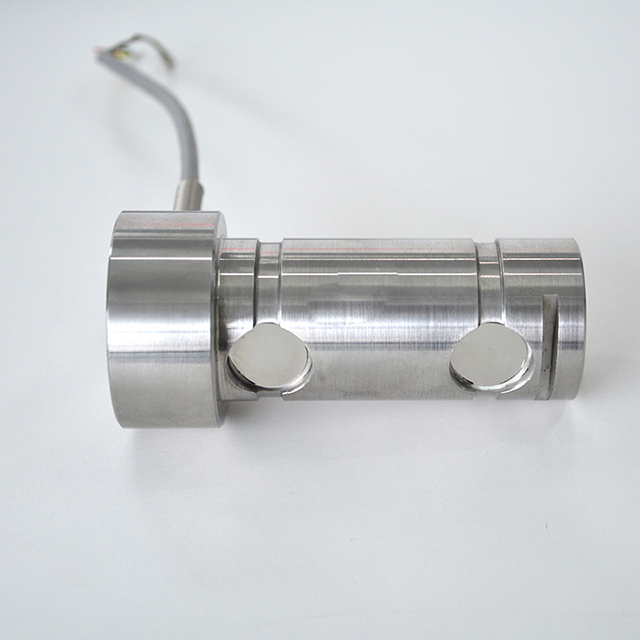

LSZ-D02双剪切梁式称重传感器



产品特点


双剪切梁式

优质合金钢结构

结构简单,安全可靠

适用于港口、码头等货物计量及启闭机、起吊设备的安全检测



量程

0-5吨,7吨,10吨,15吨,20吨

技术参数

额定输出

2.0mV/V±1%

零点平衡

额定输出的±1%

蠕变

额定输出的±0.03

非线性

额定输出的±0.03

滞后

额定输出的±0.03

重复性

额定输出的±0.03

灵敏度温漂

小于等于应用输出的0.002%/

零点温漂

小于等于额定输出的0.002%/

可用温度范围

-10至+70

温度补偿范围

-10至+40

安全载荷

150%

输入阻抗

387Ω±20Ω

输出阻抗

350Ω±5Ω

绝缘阻抗

大于等于5000MΩ(50V DC)

推荐激励电压

5V DC/AC

最 大工作电压

10V DC/AC

防护等级

IP65

电线

3m

型号

  LSZ-D02/5t

导线颜色

红色(E+)黑色(E-)绿色(S+)白色(S-



产品尺寸





尺寸(毫米)

CAP(吨)

H

E

ΦA

ΦB

C

F

L1

L2

5

240

12

75

60

8

8

204

94

7-15

320

20

105

80

12

10

270

120

20

360

30

125

90

16

12

300

140

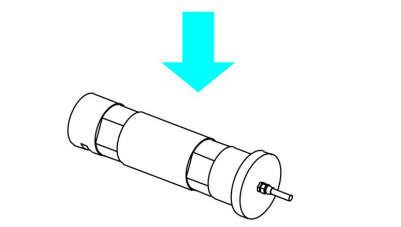

受力示意图


注意:此信息仅供参考。具体以实物为准
