产品描述
LSZ-A08柱式称重传感器
产品特点
l 不锈钢材质，稳定性好
l 尺寸、量程可定制
l 适用于自动化冲压设备，冲击力检测设备，气动液压设备等领域
量程
20t，30t，40t，50t
技术参数
额定输出 | 1.0-1.5mV/V±1％ |
零点平衡 | 额定输出的±1％ |
蠕变 | 额定输出的±0.05％ |
非线性 | 额定输出的±0.03％ |
滞后 | 额定输出的±0.1％ |
重复性 | 额定输出的±0.03％ |
灵敏度温漂 | 小于等于应用输出的0.05％/℃ |
零点温漂 | 小于等于额定输出的0.02％/℃ |
可用温度范围 | -10℃至+70℃ |
温度补偿范围 | -10℃至+40℃ |
安全载荷 | 150％ |
输入阻抗 | 387Ω±20Ω |
输出阻抗 | 350Ω±5Ω |
绝缘阻抗 | 大于等于5000MΩ（50V DC） |
推荐激励电压 | 5V DC/AC |
最 大工作电压 | 10V DC/AC |
防护等级 | IP65 |
电线 | 2m |
型号 | LSZ-A08/30kg |
导线颜色 | 红色（E+）黑色（E-）绿色（S+）白色（S-） |
D产品尺寸
尺寸（毫米)
CAP（吨） | H | C | Φ1 | ΦD2 | ΦD3 | ΦB | E | 嘛 |
20 | 60 | 96 | 80 | 40.4 | 32 | 64 | 6 | M88 |
30 | 60 | 96 | 80 | 52 | 32 | 64 | 6 | M88 |
40 | 100 | 188 | 168 | 88 | 68 | 130 | 8 | M1215 |
50 | 100 | 188 | 168 | 106 | 68 | 130 | 8 | M1215 |

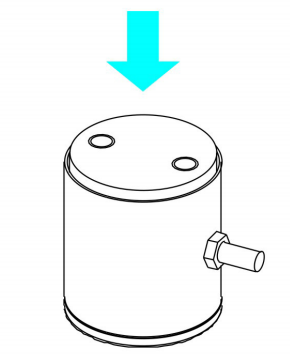

受力示意图
注意：此信息仅供参考。具体以实物为准
