多路冲击力测量方案

当冲击物体与障碍物碰撞时,或爆炸引起的气压迅速增加时,力传感器将受到冲击,相应的测量电路会将力值转换为电信号(电压或电流),从而完成将外力转换为电信号的过程。
  • 多路冲击力测量方案
  • SZOBTE
数量:

产品描述

系统简介

系统

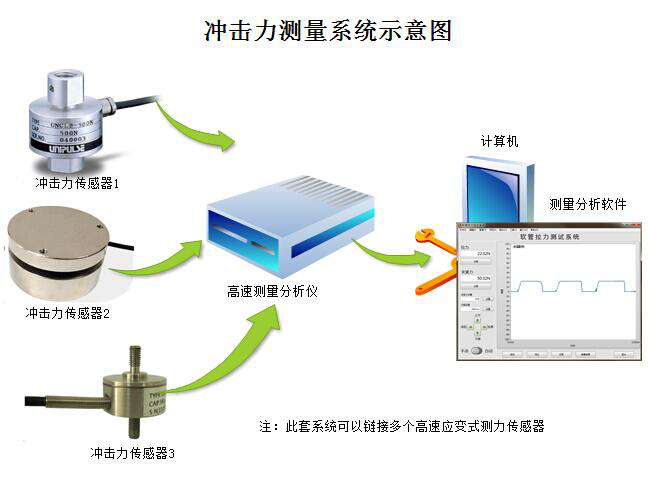

系统构成


力值测量系统主要由以下几部分组成:

1、冲击力传感器

2、高速测量分析仪

3、测量分析软件

4、三芯、四芯屏蔽线、USB连接线等附件


原理阐述


1、撞击物碰撞到阻挡物的时候、或者由爆炸等引起的气体压强迅速增大的时候,测力传感器会受到冲击力,经相应的测量电路把力值转换为电信号(电压或电流),从而完成了将外力变换为电信号的过程。

2、传感器的电信号传输到高速测量分析仪中,测量仪通过信号调理器将测力传感器输出的电信号放大成为容易采集测量的标准模拟信号,然后通过AD模块将电压转换至数字信号,并通过USB2.0高速接口与电脑通讯,AD模块采集频率上限可达100kHz(即每秒钟采集10万次),从而可以实现电脑采集碰撞瞬间的力值。

3、软件根据所采集到的数据绘制时间-力值的曲线图,以便更直观观测数据的变化过程及规律。软件可以经过对采集到的数据分析可以实现以下功能:

  • 力值采集、记录

  • 上下限的判断

  • 峰谷值探测

  • 数据统计和分析

  • 自动生成报表

  • 数据回播,并可以在特殊点标注时间值以及力值(客户提出)


产品介绍


1、力传感器根据客户要求选型

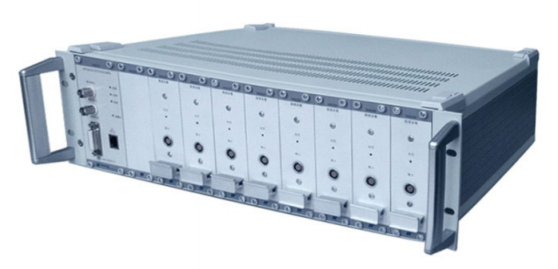

2、高速动态测量集仪

通过与相应传感器配合,对力、压力、位移、速度、加速度等物理量进行准确测试;

特点:

  • 完整的硬件和软件环境,兼容各种电量和传感器输出信号的采集和分析模块化设计

  • 内置激励电路,链接上传感器即可使用

  • 内部含有相应的信号调理、滤波电路,可以有效过滤外接电磁干扰

  • 通道灵活配置,支持电压、应变程控自动校准功能

  • 数据实时传输、实时显示,利用计算机的硬盘,长时间实时、无间断记录多通道信号。

  • 每通道包含独立的实时信号处理系统

  • USB2.0方式实时数据传送,保证了数据传送的高速、稳定、不漏码

  • 四线制供桥,桥压不受导线长度(电阻)影响

  • 每通道独立高精度A/D转换器

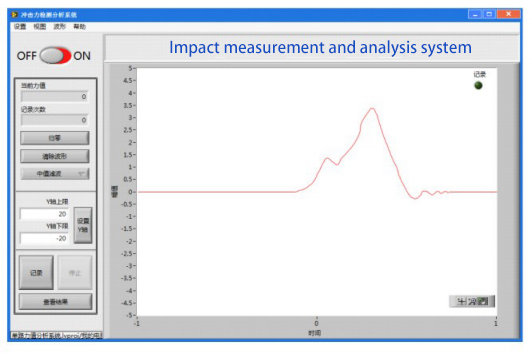

3、力值分析软件(可根据客户需求及操作习惯进行定制开发)

上位机软件界面简洁,功能简单实用。 力值采集、记录;上下限的判断;峰谷值探测;数据统计和分析;自动生成报表;历史数据查询,Excel报表的生成等。软件可选择力值通道,其余通道可翻页显示,系统采样周期可调,采样通道数目软件可调电压信号输入范围软件可调。






注意:此信息仅供参考。具体以实物为准
