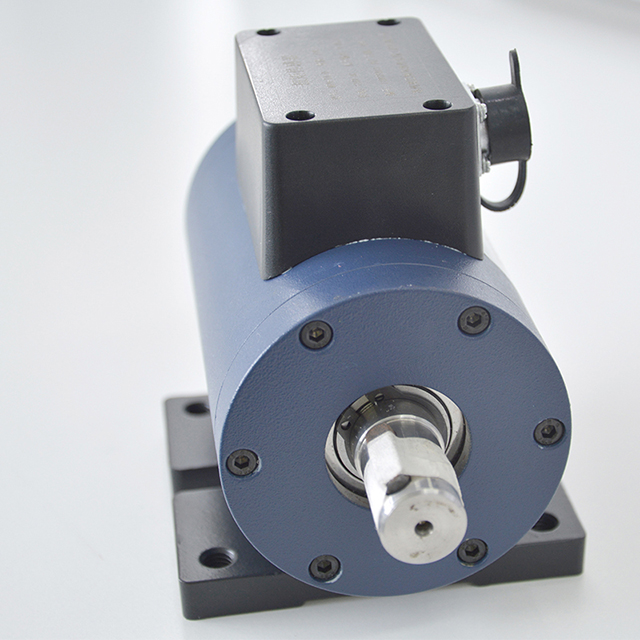

MRN-01 动态扭矩传感器

MRN-01用于测量扭矩值。由于输出为方波频率信号(可以增加另一个模块来输出4-20ma的电流信号或电压信号),抗干扰能力强,易于使用。传感器为变压器感应电源,可长时间工作,广泛用于电动机,发电机,引风机,飞机,矿山,减速机,船舶,柴油机的转速和转矩的测量。
状态:
数量:

产品描述


产品特点


扭矩测量功能

能源及信号非接触传递功能

输出信号数字化功能(另加模块)

可传递禁止扭矩信号、旋转扭矩信号、动态扭矩信号

传递信号时与是否旋转,转速,转向等无关,可以适应长时间,高速运转

精度高、稳定性好;体积小,重量轻,易于安装

无需反复调零即可连续传递正反转扭矩信号

没有集流环等磨损件

抗干扰性强

可任意位置,任意方向安装


产品描述

MRN-01用于测量扭矩值。 由于输出为方波频率信号(可以增加另一个模块来输出4-20ma的电流信号或电压信号),抗干扰能力强,易于使用。 传感器为变压器感应电源,可长时间工作,广泛用于电动机,发电机,引风机,飞机,矿山,减速机,船舶,柴油机的转速和转矩的测量。

工作原理

措施:输入轴和输出轴通过扭杆连接,花键在输入轴上,键槽在输出轴上。 当扭杆被方向盘的扭矩扭转时,输入轴上的花键与输出轴上的键槽之间的相对位置将发生变化。花键和键槽的相对位移等于扭杆的扭转量,导致花键的磁强度发生变化,并通过线圈将其转换为电压信号。 信号的高频部分被检测电路滤波,仅扭矩信号部分被放大。非接触式扭矩传感器采用非接触式工作方式,使用寿命长,可靠性高,不易磨损。现在,它具有更少的延迟,更少的轴向偏移和轴向偏差的影响,现在已广泛用于汽车和轻型车辆。

基本参数

精度

±0.5%F·S 、±0.3%F·S 、±0.1%F·S (可选)

非线性

±0.2%F·S

重复性

±0.1%F·S

回差

±0.1%F·S

电源

±15V±5%

使用温度范围

-1050

存贮温度范围

-2070

零点时间飘移

<±0.%F·S

零点温度飘移

<±0.%F·S

响应频率

 100us

额定扭矩

 10kHz±5kHz(测量值)

频率信号输出

 5kHz-16kHz

静态超载

 120%150%200%(可选)



连接方式

扭矩传感器与动力设备和负载设备连接

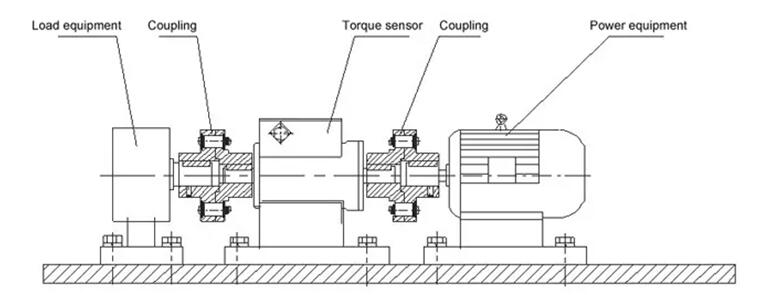

(1)弹性销联轴器连接:这种连接方法结构简单,易于制造和维护。它可以补偿由于安装误差引起的轴的相对偏差,并且还具有轻微的阻尼作用。适用于中等负载,频繁启动,工作温度-20〜60的高速或低速运行.

QQ截图20191021170153

(2) 刚性联轴器连接: 这种连接具有结构简单,成本低廉,无补偿,无阻尼,两轴要求安装精度高的优点。适用于振动小的工作条件。

安装

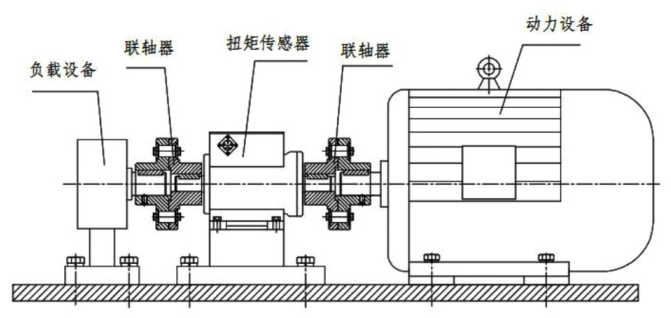

1。  水平安装

12

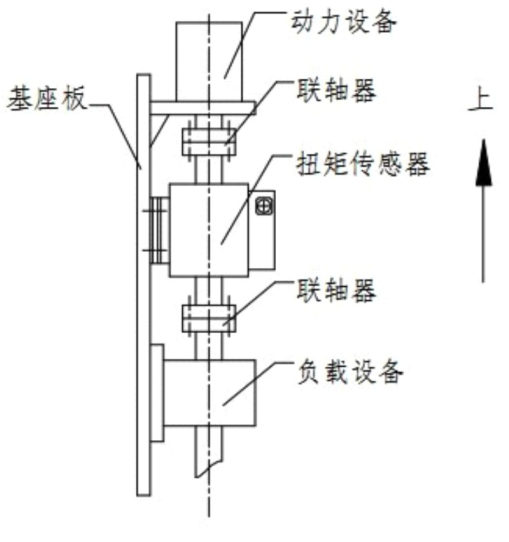

2。    垂直安装

23

注意:此信息仅供参考。具体以实物为准
